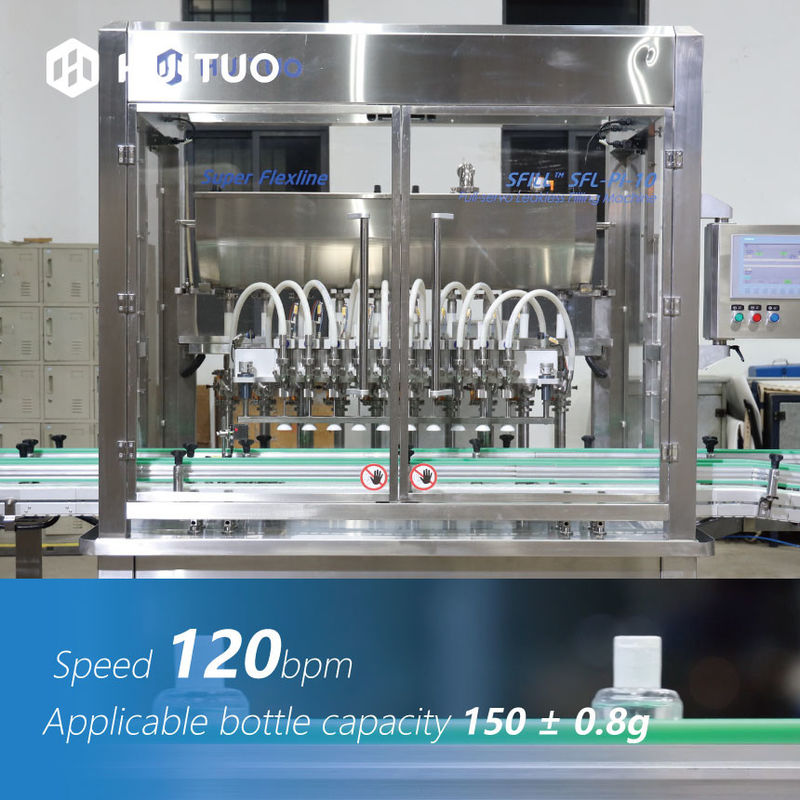

Machine de remplissage de bouteilles en plastique d'ANIMAL FAMILIER servo linéaire principal de piston de Huituo 10 pour l'huile pour bébé

Description de produit

Machine de remplissage de bouteilles en plastique d'ANIMAL FAMILIER servo linéaire principal de piston de Huituo 10 pour l'huile pour bébé

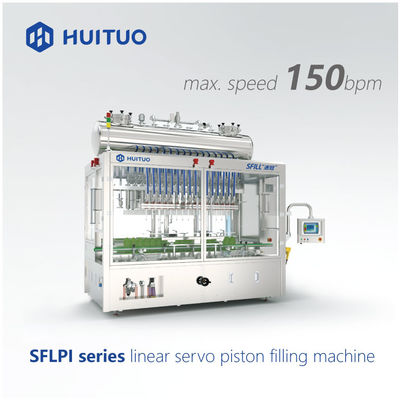

La machine de remplissage servo linéaire de tête de Huituo 10 est indépendamment développée et conçue, qui se compose principalement de système de contrôle, donnant le dispositif, la détection photoélectrique, le dispositif de piston, le dispositif remplissant, le dispositif de plongée, le dispositif de bouteille-fixation et d'autres pièces.

La partie commande électrique se compose de PLC (contrôleur programmable de logique) et de régulateur de vitesse variable de fréquence, avec l'intégration élevée, la capacité forte de contrôle et l'opération fiable. Il est facile d'utiliser avec l'écran tactile. Les capteurs photoélectriques emploient les éléments de détection avancés, qui font la mécatronique de la machine exécutent parfaitement.

1. Efficacité remplissante élevée : le règlement de vitesse de conversion de fréquence, sortie peut atteindre 7200 bouteilles/heure

2. Exactitude remplissante élevée : erreur moyenne du ± 0.8g de la capacité 150 de calibrage

3. Protection de surcharge : Surchargez la protection, arrêt automatique en cas de situations anormales telles que les bouteilles coincées

4. Début doux : début de contrôle de vitesse de conversion de fréquence de la machine entière, aucune force d'impact, courant d'à vitesse réduite à la grande vitesse, protégeant la machine

5. Ajustement de capacité : Ce produit peut être manuellement ajusté par l'affichage, avec l'opération de grande précision et facile.

6. Écran tactile : l'ajustement de capacité est facile, rapide et précis.

Avant début, bouteille-dans bloquer le plat prolonge, puis commence le convoyeur remplissant pour courir, et la bouteille- bloquant le plat se prolonge. Quand le thesensor devant bouteille-dans le palte est bloqué pendant longtemps, on le considère que les bouteilles sont prêtes à entrer. Actuellement, bouteille-dans bloquer le plat se rétracte, et la bouteille fonctionne pour s'arrêter à la bouteille- bloquant le plat. Quand 10 bouteilles sont photoélectriquement comptées au bouteille-dans bloquer le plat, et il y a assez de bouteilles à l'intérieur, le processus remplissant peut être commencé. En même temps, bouteille-dans bloquer le plat est prolongé pour bloquer la bouteille dans le dos.

Le cylindre électrique servo conduit le piston du dispositif remplissant pour descendre et suce le matériel dans le tube mesureur. Actuellement, la soupape de commande remplissante tourne, ferme le canal de alimentation et ouvre le canal de décharge, et en même temps, la soupape de commande de fuite s'ouvre. Alors le cylindre électrique conduit inverse le piston du dispositif remplissant pour se déplacer vers le haut, et injecte le matériel dans le tube mesureur dans le tuyau de décharge, et le remplit dans le conteneur par le bec.

Après que le remplissage soit accompli, la bouteille- bloquant le plat est rétractée. Quand la bouteille atteint un certain nombre, bouteille-dans bloquer le plat est rétracté (cette action est de séparer une certaine distance entre les deux séries de bouteilles). Quand la bouteille- bloquant le plat est photoélectriquement comptée à 10, les bouteilles sont maintenant considérées comme être tout parties du secteur remplissant.

①La servocommande en circuit fermé, exactitude de contrôle atteint 0.02mm ; le contrôle précis de la poussée, augmentation de capteur de pression, exactitude de contrôle peut atteindre 1% ; il est facile de se relier aux systèmes de contrôle tels que le PLC pour réaliser le contrôle de mouvement de haute précision. Il comporte la rigidité à faible bruit, économiseuse d'énergie, propre, élevée, résistance à l'impact, longue durée, fonctionnement et entretien facile. Le cylindre électrique peut être sans problèmes sous l'environnement dur, et le niveau de protection peut atteindre IP66. Il peut travailler pendant longtemps, et réalise le mouvement de précision de forte intensité, à grande vitesse, haute et à faible bruit plaçants et lisses. Ainsi il peut être très utilisé dans l'industrie du papier, l'industrie chimique, l'industrie automobile, l'industrie électronique, l'industrie d'automation de machines, et l'industrie du soudage, etc.

②Entretien bon marché : Les cylindres électriques ont besoin seulement de la lubrification régulière de graisse pour travailler dans les environnements complexes, et pièce de port n'a pas besoin d'entretien et de remplacement, qui réduiront beaucoup de coûts de service après-vente comparés aux circuits hydrauliques et aux systèmes pneumatiques.

③Le meilleur remplaçant pour les cylindres hydrauliques et les cylindres : Les cylindres électriques peuvent complètement remplacer les cylindres hydrauliques et les cylindres, et réalisent les avantages plus favorable à l'environnement, économiseur d'énergie, et du décapant. Il est facile de se relier aux systèmes de contrôle tels que le PLC pour réaliser le contrôle de mouvement à haute précision.

④Flexibilité dans la configuration : Elle peut fournir la configuration très flexible d'installation. Une gamme complète de composants d'installation : bride avant, bride arrière, bride latérale, charnière de queue, installation de tourillon, module de guide, etc. ; peut être installé linéairement avec le moteur servo ou installer en parallèle ; vous pouvez ajouter de divers accessoires : commutateurs de limite, réducteurs planétaires, pré-serrant des écrous, etc. ; la commande peut choisir le moteur de frein à C.A., moteur de C.C, moteur pas à pas, moteur servo.

Les paramètres spécifiques du cylindre électrique servo utilisé dans cette machine de remplissage sont comme suit :

Accélération maximum : 10m/s2

Vitesse courante maximum 0.5m/s

Répétabilité : 0.02mm

Détection de position : pour des capteurs de proximité, dirigeant de grille, encodeurs

Résistance à la corrosion V <0>

Classe de protection : IP66

Température ambiante : 0-120°
