2 rotatoires dans 1 machine de capsulage remplissante dans l'industrie médicale

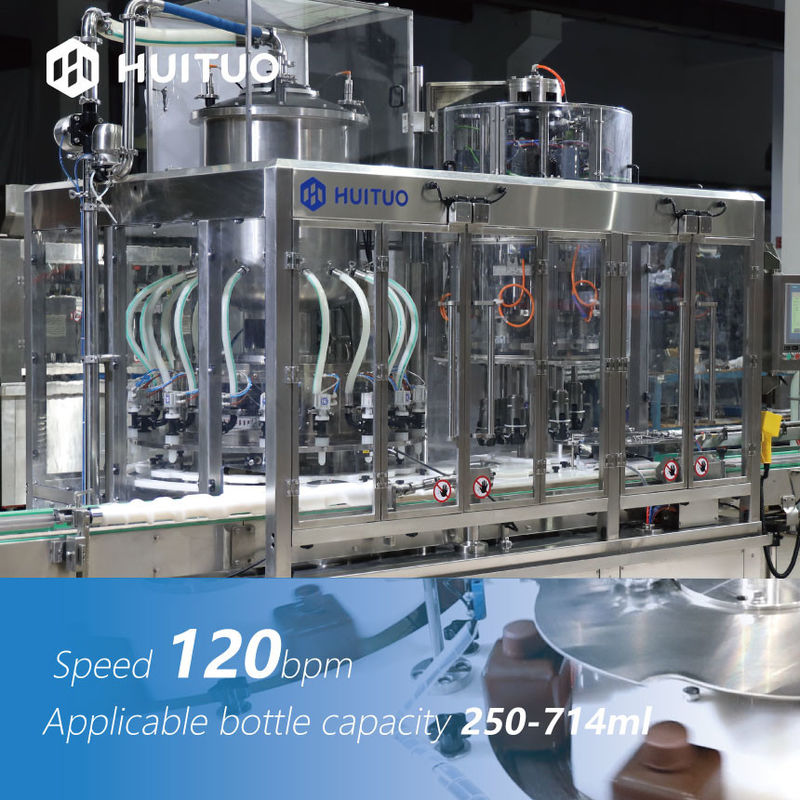

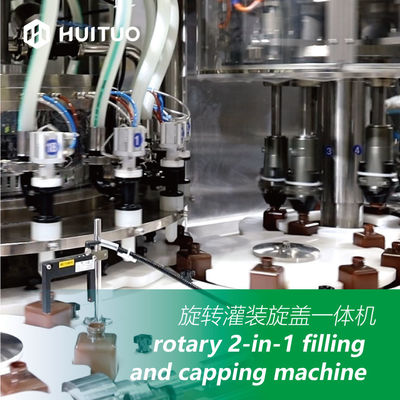

Remplissage 2 in-1 rotatoire de Huituo et machine de capsulage appliqués dans l'industrie médicale

la machine d'in-1 inclut 24 machines de remplissage roatry de tête et 6 de capsulage rotatoire principale de 1.The 2 la machine remplissante et de capsulage. Elle utilise la tige de vis pour séparer la bouteille avant la position remplissante. Elle se compose de système de contrôle, donnant le dispositif, le dispositif photoélectrique de détection, d'alimentation, la cuve de stockage, le dispositif de contrôle de niveau liquide, le poste d'essence, couvrant la station avec le rejet sans réserve etc. de produits.

2. La partie commande électrique se compose de PLC et de convertisseur de fréquence, qui montre l'intégration élevée, la capacité forte de contrôle et l'opération fiable. L'écran tactile rend l'opération de la machine plus fiable et commode, et l'interface homme-machine est plus amicale. Les capteurs photoélectriques emploient les composants de détection avancés pour faire à l'intégration électromécanique de la machine une représentation parfaite.

3. Il peut être très utilisé pour un grand choix de types de bouteille et de chapeau. L'ajustement et le remplacement simples des pièces de changement sont exigés, quand la production changeante, qui épargne non seulement des coûts, mais également améliore considérablement l'efficacité et la productivité de la ligne entière.

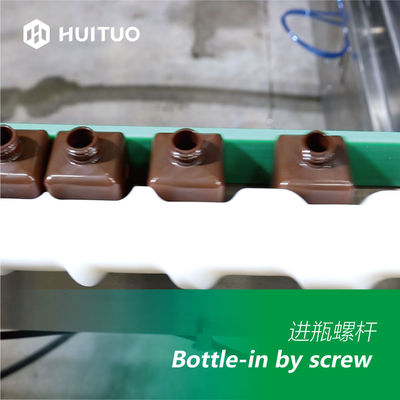

Bouteille-dans la vis est traité par conception de découpe ; Allaiter au biberon précis et rapide ; Mouvements doux, aucun dommages à mettre en bouteille.

Cuve de stockage

Il se compose de corps de réservoir principal, de tube d'alimentation, de tuyau de nettoyage, de boule de nettoyage, de capteur de niveau liquide de détection, et de soupape de sûreté mécanique etc. Le capteur de niveau liquide utilise un radar de vague guidée et a une fonction de détection de niveau liquide continue. Le remplissage du réservoir est exécuté selon le signal de retour de la détection de niveau liquide. Quand le niveau liquide est au niveau liquide bas réglé, la vanne papillon s'ouvre et démarre pour compléter le niveau. Quand le niveau à haute contenance de liquide est placé, la vanne papillon se ferme et cesse l'alimentation.

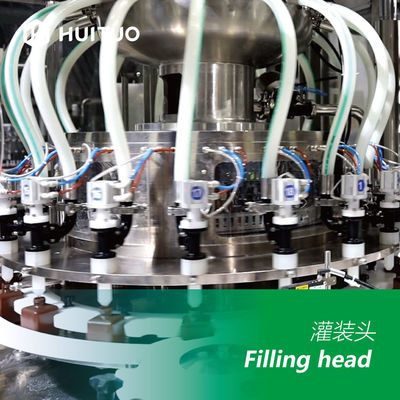

Tête remplissante

Bec remplissant particulièrement conçu avec la haute précision et la longue durée de vie.

Positionnement de bouteille

Chaque poste d'essence emploie le calibre d'imitation pour placer la bouteille.

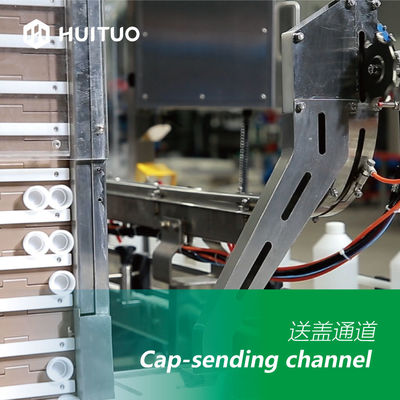

Chapeau-envoi

Chapeau-envoi du canal : alimentation en air (source d'énergie : ventilateur) ; La conception de canal de chapeau-envoi a le retrait de chapeau de partie supérieure.

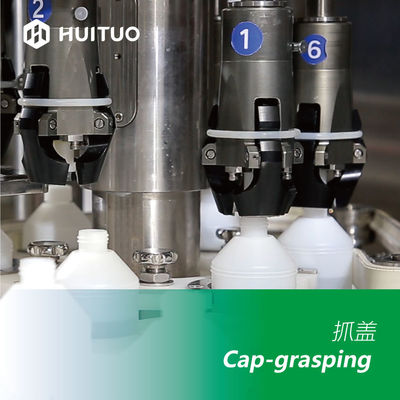

Tête de capsulage

couverture saisissante rapide de structure, d'étreinte approximativement 360°, stable et fiable de changement de Trois-mâchoire

- Pendant le processus de capsulage, couple s'écarte également à trois points symétriques, ne causent aucune déformation de chapeau

- Faites le mouvement non-relatif entre les griffes et les chapeaux, n'assurer effectivement aucune éraflure aux chapeaux

- Gardez la station statique entre les griffes et les bouteilles pendant le capsulage, ne s'assurent aucune éraflure dans des bouteilles

- système de contrôle Haut-précieux de couple, une valeur de serrage stable et raisonnable

Changement de calibre

Pour différentes caractéristiques des produits, il adopte la conception rapide, y compris bouteille-dans la molette, la molette de bouteille-, bouteille-prenant la molette, la plaque guide par aller-retour de bouteille, et le circlip externe. Le calibre et le galet sont de code à couleurs pour distinguer différentes caractéristiques.

Rejet sans réserve de produit

Une structure de ceinture de double-convoyeur avec un capteur intelligent de détection est installée à la bouteille sortant la cloison. Les bouteilles qualifiées sont normalement transportées, et (aucune capsule intérieure et les bouteilles non qualifiées d'aucun chapeau externe) sont automatiquement détournés à une autre bande de conveyeur à l'aide d'un cylindre d'oscillation. Quand le bloc de bouteille apparaît, la machine de capsulage s'arrêtera automatiquement et elle reprendra quand le problème résolu.

La méthode mécanique, combinée avec la photoélectricité est employée pour détecter s'il y a le chapeau intérieur et pressé correctement, qui peut s'assurer que le chapeau externe ne couvre pas sans chapeau intérieur.

Porte de sécurité

Toutes les portes sont installées avec le commutateur de limite pour s'assurer des arrêts de machine et envoient le signal d'alarme quand la porte est ouverte. Toutes les machines de secteur de production avec la garde mobile sont électriquement enclenchées pour arrêter complètement le circuit de motivation essentielle et de commande et pour apporter tout le mouvement de machine à un arrêt rapide immédiatement lors d'ouvrir la garde.
